Выполнять гибку листового металла можно различными способами.

14.05.2021
Картинка страницы

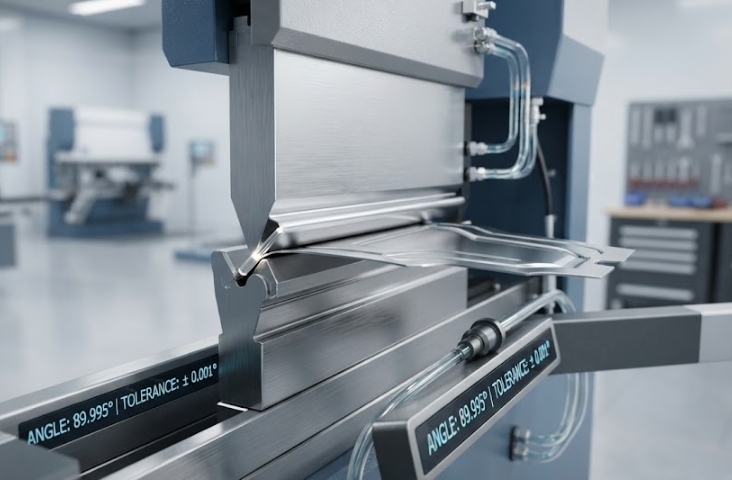

Однако наиболее распространенным и универсальным методом получения трехмерных изделий из металлического листа является использование гидравлических листогибочных прессов с вертикальной гибочной балкой.

Главные задачи, которые должны решаться в процессе гибки — достижение максимальной точности радиуса и угла в месте гиба и соблюдение точного размера полок детали в диапазоне заданных допусков. Установка детали осуществляется на матрицу и позиционируется против упоров в горизонтальном положении.

Необходимый угол гибки достигается за счет глубины проникновения в матрицу пуансона, вдавливающего в нее заготовку. Радиус при этом зависит от расстояния между кромками матрицы (при ее раскрытии) и радиуса пуансона.

Следует понимать, что на такие ключевые параметры гибки, как глубина проникновения пуансона, открытие матрицы и усилие прямое влияние оказывают глубина гиба и механические характеристики самого материала. В особенности это имеет значение, если толщина и характеристики металла разнятся даже в пределах одной поставляемой партии.

Как правило, для достижения нужных радиуса и угла прибегают сразу к нескольким методам гибки. У каждого из них есть как преимущества, так и некоторые недостатки. При этом для всех методов очень важным является вопрос подбора наиболее подходящих инструментов. Именно от размеров и формы наладки «пуансон-матрица» во многом зависит возможность получения требуемых радиусов и углов. Детально остановимся на ключевых моментах только двух наиболее распространенных методов — адаптивном (гибка металла по трем точкам) и гибки в воздухе. Но перед описанием рассмотрим конструкцию и принцип работы современных листогибочных прессов.

Основными элементами конструкции листогибочного пресса являются:

  1. станина;
  2. гидравлические цилиндры;
  3. нижняя балка со столом и специальной системой крепления матриц;
  4. верхняя балка с системой крепления пуансонов, установленных на штоках гидроцилиндров;
  5. система задних упоров, благодаря которой достигается базирование заготовки и нижней балки.

Штоки гидроцилиндров придают верхней балке движение в вертикальном направлении; при этом достигается необходимая глубина проникновения в матрицу пуансона. Задние упоры свободно перемещаются по глубине, вдоль линии гиба, и по высоте относительно линии гиба.

Листогибочная машина может оснащаться устройством передней поддержки листа, предусматривающим функцию его сопровождения во время процесса гибки.
