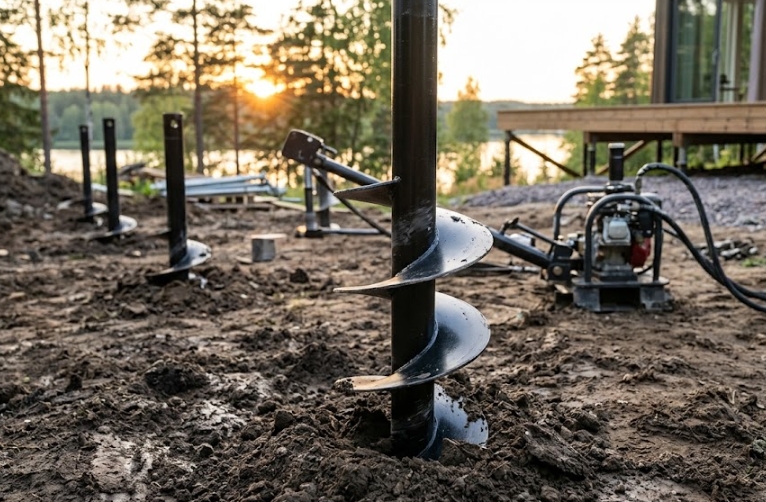

Фундамент под веранду из винтавой сваи: как связать новый свайно-винтовой фундамент со старым

Пристройку легкой открытой или остекленной веранды к загородному дому чаще всего реализуют с помощью свайно-винтового фундамента. Это технологичное, надежное и экономически выгодное решение, которое возводится за 1–2 дня без применения тяжелой крупногабаритной техники. Однако ключевым техническим этапом проекта остается грамотное сопряжение нового фундамента веранды со старым основанием здания (ленточным, плитным или свайным).

Эксперты компании «МеталлСтрой» подготовили подробный информационный обзор, раскрывающий нюансы монтажа винтовых свай, методы сопряжения конструкций и правила распределения нагрузок.

Почему для веранды выбирают свайно-винтовой фундамент?

Винтовые сваи изготавливаются из прочных стальных труб с антикоррозийным защитным покрытием и оснащаются сварными или литыми лопастями. При закручивании лопасть не разрыхляет, а уплотняет грунт под пятой, обеспечивая высокую несущую способность точки опоры.

Основные преимущества решения:

• Всесезонность и скорость: монтаж выполняется в любое время года, а строить каркас веранды можно сразу после обвязки.
• Минимальные земляные работы: сохраняется ландшафт участка и целостность прилегающей отмостки.
• Стабильность в пучинистых грунтах: сваи погружаются ниже глубины промерзания почвы, что предотвращает морозное пучение.
• Экономия бюджета: затраты на нулевой цикл снижаются на 30–50% по сравнению с заливкой монолитного бетона.

Чтобы конструкция прослужила долго, важно использовать сертифицированный металлопрокат. В каталоге МеталлСтрой представлен широкий выбор опорных элементов — вы можете подобрать и купить винтовые сваи нужного диаметра и длины под любой тип грунта.

Главная проблема сопряжения: почему нельзя сваривать жестко?

Основная ошибка при пристройке веранды — попытка жестко связать новый фундамент со старым с помощью сварки или закладных анкеров.

Существующий дом и пристраиваемая веранда имеют принципиальные различия:

1. Разная масса: тяжелый дом уже дал основную усадку, а легкая веранда оказывает минимальное давление на грунт.
2. Разные типы фундаментов: реакция ленточного, плитного или свайно-винтового основания на сезонные подвижки почвы различается.
3. Разная глубина заложения: если старый фундамент мелкозаглубленный, его пучение происходит иначе, чем у свай, упершихся в твердые слои ниже уровня промерзания.

При жестком соединении зимой или весной возникнут разнонаправленные силы. Это приводит к деформации обвязки, перекосу дверных и оконных проемов, трещинам в стенах и разрушению узлов крепления.

Эффективные методы соединения свайного фундамента с действующим

На практике применяются две основные технологии сопряжения: деформационный (делатационный) шов и жесткое анкерное узловое соединение (применимо только при одинаковых условиях работы грунтов).

1. Устройство деформационного шва (Независимое примыкание)

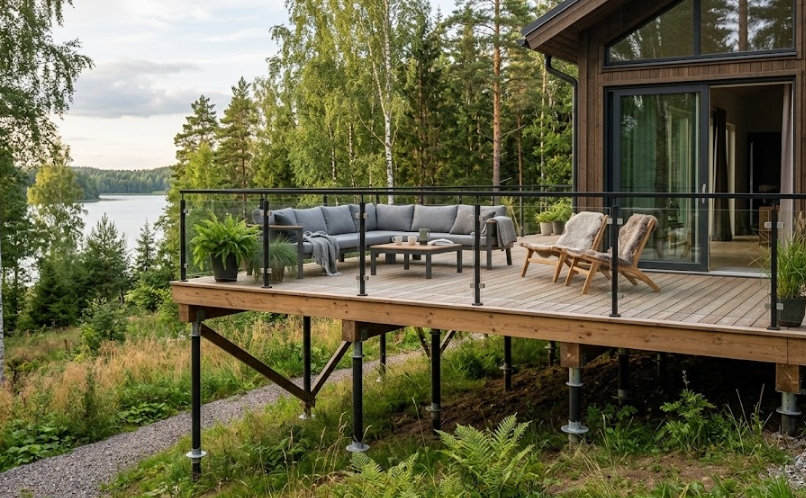

Это наиболее надежный и рекомендуемый способ. Новый свайно-винтовой фундамент возводится как самостоятельная изолированная система, а веранда строится как отдельное сооружение, примыкающее к дому.

• Технология монтажа: Первый ряд винтовых свай закручивается на минимально возможном расстоянии от цоколя дома (обычно 0,3–0,5 метра, чтобы не повредить существующие подземные конструкции и отмостку).
• Связка ростверка: Верхняя металлическая обвязка из швеллера или двутавра формирует замкнутый контур веранды. Для силового каркаса обвязки рекомендуется использовать качественный профильный металл: на сайте компании можно выгодно заказать швеллер стальной и купить профильную трубу для оголовков.
• Зазор примыкания: Между стеной дома и каркасом веранды оставляют технологический зазор 20–50 мм. Его заполняют эластичными утеплителями (вспененный полиэтилен, минеральная вата) и закрывают деформационными нащельниками и фартуками из оцинкованной стали.

2. Скользящее узловое соединение

Если пристройка требует опоры балок перекрытия на стену или фундамент дома, применяют подвижные (скользящие) крепления.

Балки нижней обвязки веранды укладываются на опорный брус или угол, закрепленный на стене дома, через овальные пазы или кронштейны-слайдеры. Это позволяет веранде свободно смещаться по вертикали при микроподвижках грунта, не передавая изламывающие нагрузки на несущие стены дома.

Пошаговый алгоритм работ

1. Изыскания и расчет: Определение состава грунта, глубины промерзания и расчет несущей способности (обычно применяются сваи диаметром 89 или 108 мм).
2. Разметка и разбуривание: Определение точек погружения с учетом нормативного отступа от старого основания.
3. Монтаж свай: Закручивание опор ниже горизонта промерзания с последующей подрезкой в один горизонтальный уровень.
4. Бетонирование полостей: Заполнение стволов свай цементно-песчаной смесью для предотвращения внутренней коррозии.
5. Наварка оголовков и обвязка: Монтаж металлического ростверка из швеллера или металлопроката. Для предотвращения коррозии сварные швы обрабатываются защитными эмалями.
6. Оформление примыкания: Монтаж гидроизоляционных доборов и деформационного шва.
